双光口交换机级联数量计算与限制

  双光口交换机是一种配备两个光纤接口的交换机，通常用于需要远距离传输或高速互联的场景。以下是关于双光口交换机的全面解析：

1.双光口交换机的特点

端口配置：2个光口+若干电口（如8/16/24个电口）。

灵活组网：通过光模块支持单模（长距离）或多模（短距离）光纤。

典型用途：

上行连接：通过光口接入核心交换机或汇聚层。

级联扩展：连接其他交换机扩大网络覆盖。

远距离传输：替代铜缆（最远可达120km，取决于光模块）。

2.双光口交换机的级联能力

(1)理论级联数量

协议限制：IEEE 802.3规定以太网最大跳数为7（即最多7台交换机级联），但实际建议≤5级。

光功率限制：需确保总光纤损耗在光模块的接收灵敏度范围内。

(2)级联计算示例

假设：

光模块发送功率：-5dBm

接收灵敏度：-20dBm

每级损耗（含光纤和接头）：1dB

则最大级联数：

级联数=(−5)−(−20)1=15级

级联数=1(−5)−(−20)=15级

但需优先遵守协议跳数限制（实际建议≤5级）。

(3)级联拓扑

链式拓扑：

优点：简单、成本低。

缺点：单点故障风险，延迟累积。

冗余拓扑（推荐）：

使用双光口交换机的两个光口分别连接上行设备，形成冗余路径（需启用STP防环）。

3.关键选型参数

4.典型应用场景

(1)企业接入层扩展

优势：通过光纤延长接入距离（如跨楼层部署）。

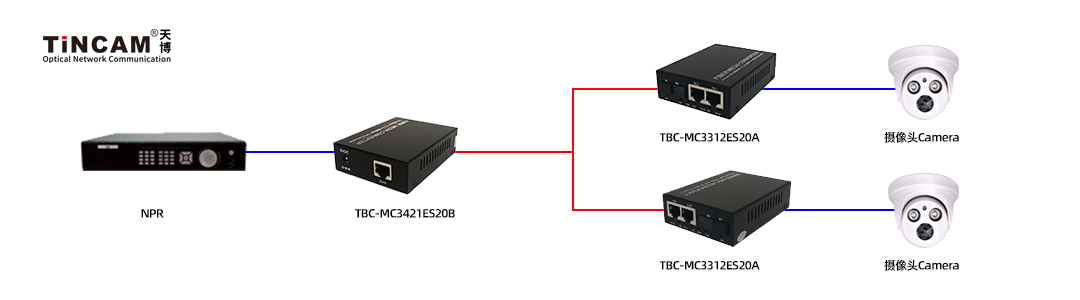

(2)监控网络汇聚

优势：解决摄像头远距离回传问题（单模光纤可达20km）。

(3)工业环境

使用工业级双光口交换机（宽温、防尘），通过光纤抗电磁干扰（如工厂车间、隧道、高铁站、高速公路、飞机场、水利、电力、综合管廊等）。

5.常见问题解答

Q1：双光口交换机能否同时使用两个光口？

可以，但需根据用途配置：

模式1：一个光口上行，另一个备用。

模式2：两个光口分别连接不同设备（需避免环路，启用STP）。

模式3：链路聚合（LACP）提升带宽（需交换机支持）。

Q2：双光口交换机的光模块如何选型？

距离：

多模（MMF）：550m（千兆）~2km（百兆）。

单模（SMF）：20-120km（根据需要配合不同传输距离模块）。

速率：155M/1.25G/10G/25G/40G/100G（需与交换机端口匹配）。

Q3：级联时为何实际带宽会下降？

下级交换机共享上行带宽（如1.25G光口级联多台交换机时，末端设备共享1.25G带宽）。

6、推荐型号举例

7.总结

级联限制：协议跳数≤7，实际建议≤5；光功率需满足预算。

选型关键：光口速率、POE需求、管理功能。

应用场景：远距离传输、监控汇聚、企业分层网络。

对于高可靠性需求，建议采用冗余光口上行或堆叠技术替代级联。
